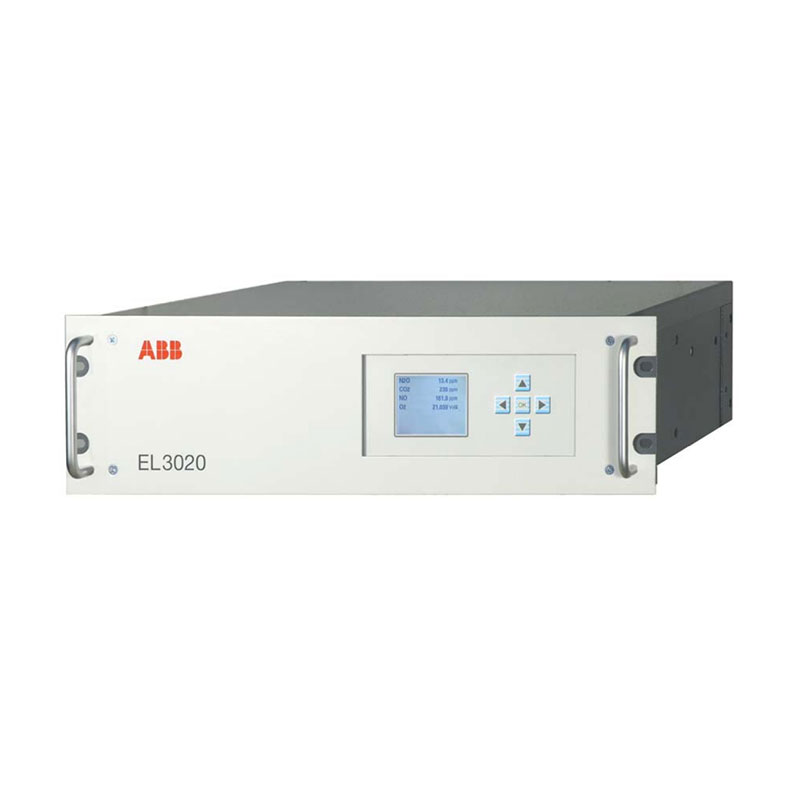

एबीबी ईएल3020

यूयांग टोंगटू कंपनी ने विशेष रूप से औद्योगिक गैस विश्लेषण के क्षेत्र में विदेशी प्रक्रिया नियंत्रण इंजीनियरों और उपकरण रखरखाव पर्यवेक्षकों के लिए एक अत्यधिक "सटीक" कुंजी उपकरण तैयार किया है - एबीबी ईएल3020 गैस विश्लेषक ट्रांसमीटर। रासायनिक संयंत्रों या तेल रिफाइनरियों में परियोजनाओं का संचालन करते समय, सभी के लिए सबसे चुनौतीपूर्ण कार्य यह है कि किसी भी हस्तक्षेप को सुनिश्चित करते हुए ऑन-साइट विश्लेषक से नियंत्रण कक्ष तक कमजोर संकेतों को सटीक रूप से कैसे प्रसारित किया जाए। यह ट्रांसमीटर विशेष रूप से इसी उद्देश्य के लिए डिज़ाइन किया गया है। यह ऑन-साइट सेंसर और नियंत्रण प्रणाली को जोड़ने वाले पुल के रूप में कार्य करता है। एक पेशेवर आपूर्तिकर्ता के रूप में, हम आपके गैस मॉनिटरिंग सिस्टम को अधिक स्थिर बनाने और सिग्नल विचलन के कारण होने वाली प्रक्रिया नियंत्रण त्रुटियों को पूरी तरह से खत्म करने के लिए, विश्लेषण डेटा को सटीक रूप से संसाधित करने और परिवर्तित करने में सक्षम इस "डेटा हब" की अनुशंसा करते हैं।

संरचना

ABB EL3020 में एक मॉड्यूलर डिज़ाइन है, जिसे बनाए रखना और अपग्रेड करना आसान है। इसके नमूना गैस कक्ष को साफ करना आसान है, और उपकरण की सेवा जीवन को बढ़ाने के लिए गैस पथ संक्षारण प्रतिरोधी सामग्री से बना है। बिजली आपूर्ति के संदर्भ में, यह एसी बिजली आपूर्ति (100-240VAC±10%, 48-63Hz) की एक विस्तृत श्रृंखला के साथ संगत है, जिसमें एकल-चैनल बिजली खपत लगभग 40VA और दोहरे चैनल बिजली खपत लगभग 70VA है। इसमें एक समृद्ध आउटपुट इंटरफ़ेस है, जो 0/2/4-20mA एनालॉग सिग्नल (अधिकतम लोड 750Ω) प्रदान करता है, और मॉडबस, आरएस485 और आरएस232 डिजिटल संचार प्रोटोकॉल का समर्थन करता है। इसमें EEx(p) विस्फोट-प्रूफ प्रमाणीकरण भी है और अत्यधिक तापमान वाले वातावरण के अनुकूल एक वैकल्पिक हीटिंग डिज़ाइन प्रदान करता है। अंतर्निर्मित दबाव सेंसर (कार्य सीमा पाब्स=600-1250hPa) माप सटीकता पर दबाव के उतार-चढ़ाव के प्रभाव को स्वचालित रूप से ठीक कर सकता है।

अंशांकन संचालन

शून्य अंशांकन: ABB EL3020 उच्च शुद्धता वाले नाइट्रोजन का उपयोग करता है। उपकरण को 12 घंटे से अधिक समय तक पहले से गरम करने की आवश्यकता होती है। शुद्ध करना और नमूना लेना बंद करें, नाइट्रोजन कनेक्ट करें, पांच-तरफा वाल्व के माध्यम से शून्य स्थिति पर स्विच करें, दबाव को 0.01 एमपीए पर समायोजित करें, प्रवाह दर 60 एल/एच पर रखें, 12 मिनट के लिए नाइट्रोजन के साथ गैस कक्ष को शुद्ध करें, और अंशांकन और बचत के लिए पैनल ऑपरेशन के माध्यम से एक छोटा मानक मान (जैसे + 2 पीपीएम) दर्ज करें।

रेंज अंशांकन: सीओ को एक उदाहरण के रूप में लेते हुए, इसे 12 घंटे से अधिक समय तक पहले से गरम करने की भी आवश्यकता होती है। शुद्ध करना और नमूना लेना बंद करें, सीओ मानक गैस कनेक्ट करें, पांच-तरफा वाल्व को अंशांकन स्थिति में स्विच करें, दबाव और प्रवाह को ऊपर के अनुसार समायोजित करें, 12 मिनट के लिए गैस कक्ष को शुद्ध करें, पैनल ऑपरेशन के माध्यम से सीओ का चयन करें, मानक गैस बोतल पर सटीक नाममात्र मूल्य दर्ज करें, और रीडिंग स्थिर होने के बाद अंशांकन मूल्य की पुष्टि करें और सहेजें।

अनुप्रयोग परिदृश्य

इस एबीबी ईएल3020 का उपयोग इनलेट और आउटलेट पर फ्लो मीटर सिग्नल, साथ ही पूल के तरल स्तर सिग्नल एकत्र करने के लिए किया जाता है। ये डेटा फिर डोजिंग पंप या वॉटर आउटलेट वाल्व को नियंत्रित करने के लिए सीपीयू को प्रेषित किया जाता है। रासायनिक उत्पादन लाइनों पर, इसका उपयोग वास्तविक समय में पाइपलाइन दबाव की निगरानी करने, उत्पादन सुरक्षा सुनिश्चित करने के लिए दबाव ट्रांसमीटरों को जोड़ने के लिए किया जाता है। एचवीएसी सिस्टम में, इसका उपयोग तापमान सेंसर से सिग्नल एकत्र करने और प्रशीतन मशीन या बॉयलर के संचालन को नियंत्रित करने के लिए किया जाता है। जब भी आपका सिस्टम अभी भी एबीबी के एडवांट श्रृंखला नियंत्रकों का उपयोग कर रहा है और साइट पर तापमान, दबाव, प्रवाह और तरल स्तर जैसे निरंतर बदलते डेटा के सटीक संग्रह की आवश्यकता है, तो यह उत्पाद स्थिति को "समझने" के लिए जिम्मेदार प्रमुख घटक है।
