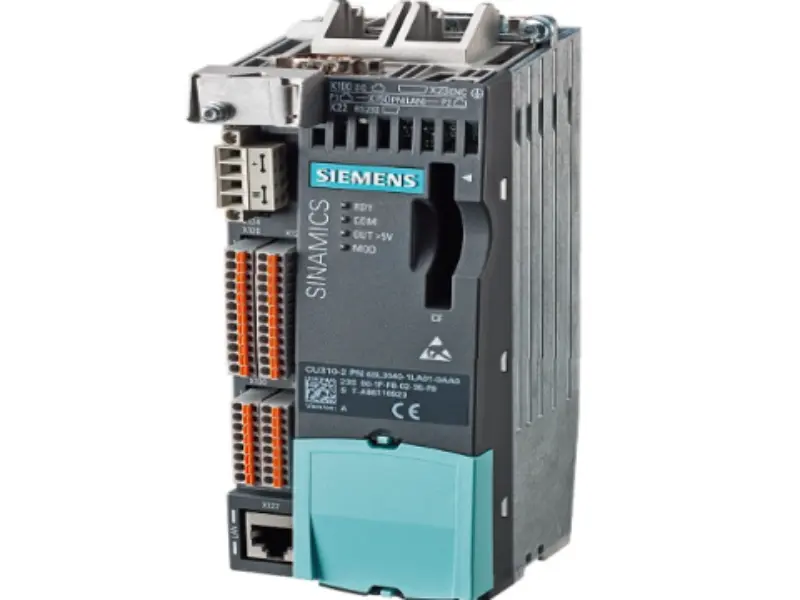

सीमेंस 6AU1410-2AA00-0AA0

एक पेशेवर आपूर्तिकर्ता के रूप में, यूयांग टोंगटू का सीमेंस 6AU1410-2AA00-0AA0 सिंगल-एक्सिस मानक मोशन कंट्रोल सिस्टम मल्टी-एक्सिस के विस्तार का समर्थन करता है। डायरेक्ट-इन्सर्ट PM340 पावर मॉड्यूल का उपयोग करते हुए, यह एक उच्च-प्रदर्शन एकीकृत उपकरण है जो पीएलसी, गति नियंत्रण और ड्राइव प्रबंधन कार्यों को गहराई से एकीकृत करता है।

तकनीकी मापदण्ड

एकीकरण और प्रमाणीकरण

सीमेंस 6AU1410-2AA00-0AA0 मॉडल में गति नियंत्रण प्रदर्शन के लिए देशी एकल-अक्ष बंद-लूप नियंत्रण की सुविधा है। यह पूरी तरह से इलेक्ट्रॉनिक गियर, कैम, फ्लाई कट और पोजिशनिंग सिंक्रोनाइज़ेशन का समर्थन करता है। इसे मल्टी-एक्सिस सिस्टम तक विस्तारित करने के लिए CU305 ड्राइव यूनिट के साथ संयोजन करके भी विस्तारित किया जा सकता है। यह एक एकीकृत सिमोशन मोशन पीएलसी है जो एमसीसी, एलएडी और एसटी प्रोग्रामिंग भाषाओं का समर्थन करता है। मुख्य सुरक्षा कार्य मानक रूप से एफ-डीआई/एफ-डीओ से सुसज्जित हैं, जो यांत्रिक सुरक्षा मानकों को पूरा करते हुए एसटीओ सुरक्षा टॉर्क डिस्कनेक्शन को सक्षम करते हैं।

कोर हार्डवेयर इंटरफ़ेस

ड्राइव बस: 1 DRIVE-CLiQ इंटरफ़ेस

संचार इंटरफ़ेस:

2 प्रोफिबस डीपी

1 मानक ईथरनेट पोर्ट (डीबगिंग और प्रोग्राम डाउनलोड के लिए)

अंतर्निहित स्थानीय I/O टर्मिनल ब्लॉक:

5 साधारण डिजिटल इनपुट (डीआई)

8 सामान्य डिजिटल डीआई/डीओ (इनपुट या आउटपुट के रूप में अनुकूलित किया जा सकता है)

3 सुरक्षा दोष इनपुट (एफ-डीआई)

1 सुरक्षा दोष आउटपुट (एफ-डीओ)

1 एनालॉग इनपुट एआई (वोल्टेज/करंट सिग्नल का समर्थन करता है)

स्वतंत्र एनकोडर इंटरफ़ेस: 1 इकाई, टीटीएल/एचटीएल वृद्धिशील और एसएसआई निरपेक्ष एनकोडर का समर्थन करती है।

विशिष्ट अनुप्रयोग परिदृश्य

सीमेंस 6AU1410-2AA00-0AA0 मॉडल "एकल मुख्य अक्ष + सहायक अक्ष" वाली सरल बहु-अक्ष उत्पादन लाइनों के लिए विशेष रूप से उपयुक्त है, जैसे पैकेजिंग उपकरण, प्रिंटिंग मशीनरी, शीट काटने और झुकने, एकल-अक्ष सर्वो पोजिशनिंग, वाइंडिंग मशीन और छोटे बनाने वाले उपकरण। ये "एकल मुख्य अक्ष + सहायक अक्ष" वाली सरल बहु-अक्ष उत्पादन लाइनों के लिए विशेष रूप से उपयुक्त हैं।

हमें क्यों चुनें?

सबसे महत्वपूर्ण बात यह है कि एकीकृत समाधान अतिरिक्त पीएलसी की आवश्यकता के बिना + ड्राइव इंटरफ़ेस + स्थानीय I/O को नियंत्रित कर सकता है, जिससे कैबिनेट स्थान की बचत होती है। यह DRIVE-CLiQ हाई-स्पीड रियल-टाइम बस के साथ देशी S120 पैकेज का हिस्सा है, और उच्च सिंक्रनाइज़ेशन सटीकता भी प्राप्त कर सकता है। बेशक, सीमेंस 6AU1410-2AA00-0AA0 भी अतिरिक्त सुरक्षा रिले की आवश्यकता के बिना सुरक्षा I/O के साथ आता है, जिससे हार्डवेयर लागत कम हो जाती है। यह एक PROFIBUS डुअल इंटरफ़ेस है, जो वितरित उपकरणों के लिए नेटवर्क विस्तार की सुविधा प्रदान करता है। यह एक जर्मन मूल फ़ैक्टरी उत्पाद है, जो मशीन टूल/पैकेजिंग उद्योग के लिए एक परिपक्व मानक है। यह प्रोग्राम SIMOTION प्लेटफ़ॉर्म की संपूर्ण श्रृंखला के साथ संगत है। यह एक वन-स्टॉप एकीकृत उत्पाद है जो अतिरिक्त स्वतंत्र पीएलसी की आवश्यकता के बिना लागत प्रभावी गति नियंत्रण + पीएलसी + स्थानीय आई/ओ + सुरक्षा लूप को जोड़ता है, नियंत्रण कैबिनेट आकार को कम करता है और सहायक उपकरण की खरीद को कम करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह नियंत्रक कितने अक्षों को नियंत्रित कर सकता है?

A1: इसे एकल-अक्ष नियंत्रक के रूप में डिज़ाइन किया गया है, लेकिन यह विस्तार के माध्यम से 8 अक्षों तक का समर्थन कर सकता है।

Q2: इस नियंत्रक पर कौन से संचार इंटरफ़ेस उपलब्ध हैं?

A2: यह प्रदान करता है: 1 ड्राइव‑CLiQ इंटरफ़ेस (ड्राइव कनेक्शन के लिए), 2 PROFIBUS इंटरफ़ेस (DP मास्टर/स्लेव संचार के लिए), और 1 औद्योगिक ईथरनेट इंटरफ़ेस (ऊपरी‑स्तर संचार या प्रोग्रामिंग के लिए)।

Q3: इस नियंत्रक की PROFIBUS संचार गति क्या है?

ए3: न्यूनतम प्रोफाइबस डीपी चक्र घड़ी 1 एमएस है।

Q4: 6AU1410‑2AA00‑0AA0 और 6AU1410‑2AD00‑0AA0 के बीच क्या अंतर है?

A4: दोनों D410‑2 नियंत्रक हैं। मुख्य अंतर संचार प्रोटोकॉल में है:

6AU1410‑2AA00‑0AA0 (प्रत्यय DP):मुख्य रूप से PROFIBUS संचार का समर्थन करता है।

6AU1410‑2AD00‑0AA0 (प्रत्यय DP/PN):PROFIBUS के अलावा PROFINET संचार का समर्थन करता है।

Q5: सॉफ़्टवेयर संस्करण के संबंध में क्या सुरक्षा सावधानियाँ बरतनी चाहिए?

A5: CISA के अनुसार, V5.4 से लेकर (लेकिन छोड़कर) V5.5 SP1 तक के सभी संस्करणों में सुरक्षा कमजोरियाँ हो सकती हैं। सिस्टम सुरक्षा सुनिश्चित करने के लिए इसे V5.5 SP1 या उच्चतर में अपग्रेड करने की पुरजोर अनुशंसा की जाती है।

Q6: जब नियंत्रक गलती कोड "F07970" की रिपोर्ट करता है तो क्या किया जाना चाहिए?

ए6: यह एक सामान्य सर्वो ड्राइव दोष है, जो आमतौर पर मोटर या बिजली इकाई से संबंधित होता है। समस्या निवारण चरणों में शामिल हैं:

मोटर कनेक्शन की जाँच करें:सत्यापित करें कि बिजली के तार सही ढंग से जुड़े हुए हैं और कोई टूटा हुआ तार नहीं है।

मोटर डेटा सत्यापित करें:सुनिश्चित करें कि नियंत्रक में कॉन्फ़िगर किए गए मोटर पैरामीटर वास्तविक मोटर की नेमप्लेट से मेल खाते हैं।

बिजली इकाई की जाँच करें:यदि समस्या बनी रहती है, तो उचित संचालन के लिए कनेक्टेड सिनामिक्स S120 पावर मॉड्यूल का निरीक्षण करें।
