सीमेंस S7 400H

चीन में, ऑन-हैंड स्टॉक के साथ सीमेंस S7 400H एक हार्डवेयर रिडंडेंसी आर्किटेक्चर को अपनाता है, जो सीपीयू, बिजली आपूर्ति और नेटवर्क के लिए डुअल-मशीन हॉट स्टैंडबाय का समर्थन करता है। स्विचिंग समय 100ms से कम है, जिससे कोई गड़बड़ी नहीं होती है और कोई डेटा हानि नहीं होती है। यह उच्च-प्रदर्शन वाले एच-सीपीयू से सुसज्जित है और PROFINET/DP और SIL3 सुरक्षा स्तर के दोहरे नेटवर्क अतिरेक का समर्थन करता है। यह फ़ैक्टरी स्वचालन में प्रमुख उपकरणों के निर्बाध संचालन को सुनिश्चित करने के लिए एक ठोस आधार है।

कोर विन्यास

सीमेंस S7-400H रिडंडैंट आर्किटेक्चर में CPU 412H/414H/416H/417H और CPU 410-5H शामिल हैं। यह एक डुअल-सीपीयू हॉट स्टैंडबाय डिज़ाइन को अपनाता है, जो प्राथमिक और बैकअप सिस्टम के बीच स्विचिंग समय को 100 मिलीसेकंड से कम करने में सक्षम बनाता है। कार्यशील मेमोरी 1 से 32 एमबी तक पहुंच सकती है, निर्देश निष्पादन गति 15 से 62.5 नैनोसेकंड है, और इंटरफेस एमपीआई/डीपी और प्रोफिनेट को एकीकृत करते हैं। एक एकल स्टेशन 256 IO डिवाइस तक का समर्थन कर सकता है। यह STEP 7 V5.5+ या TIA पोर्टल का उपयोग करके कॉन्फ़िगरेशन का समर्थन करता है, और S7-400F सुरक्षा प्रणाली के साथ पूरी तरह से संगत है।

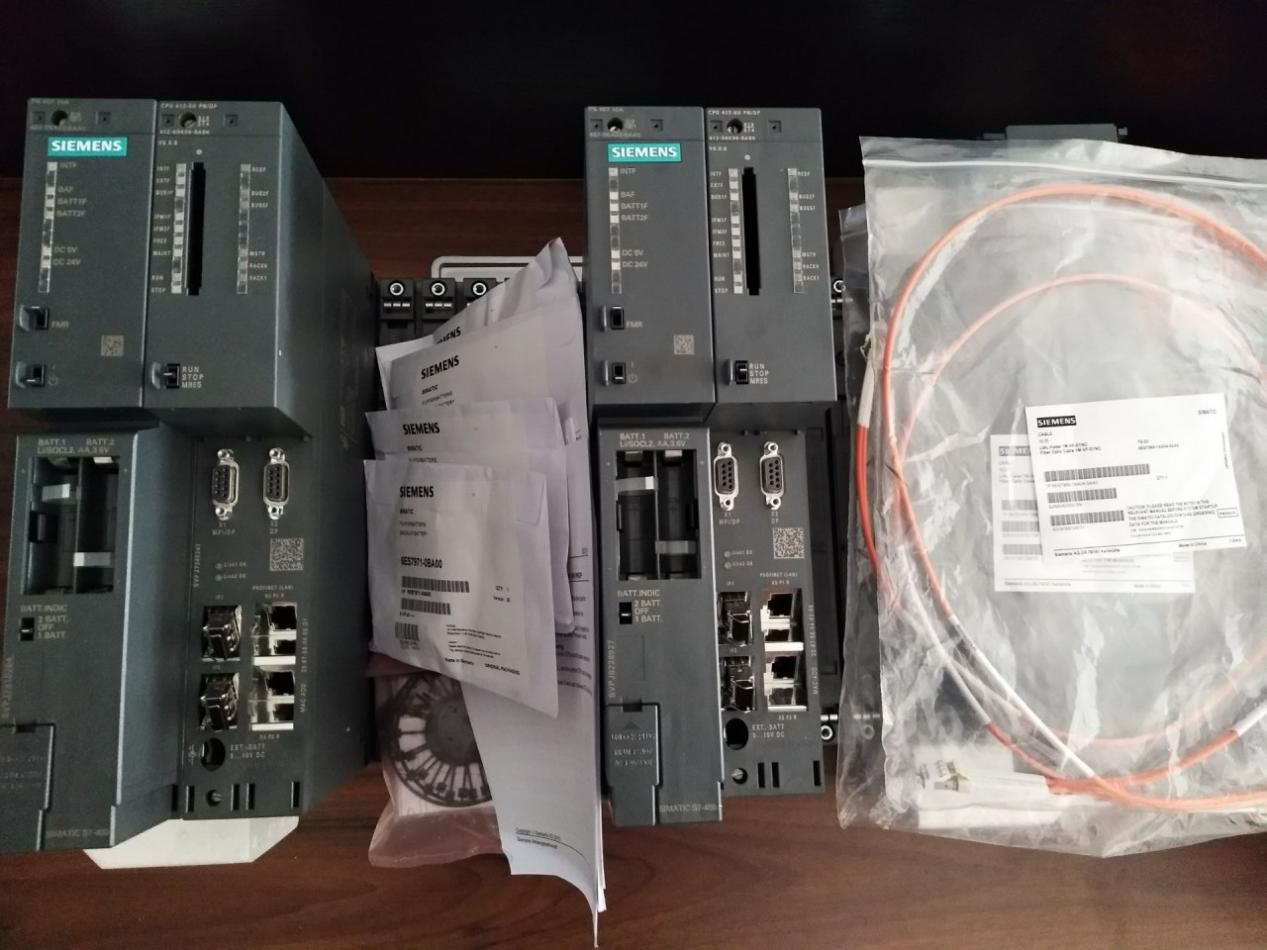

विशिष्ट सिस्टम हार्डवेयर संरचना

फ्रीक्वेंसी कनवर्टर लाइट फॉल्ट अलार्म विवरण

S7-400H द्वारा नियंत्रित औद्योगिक स्वचालन साइट में, इसे आमतौर पर सीमेंस फ़्रीक्वेंसी कन्वर्टर्स के साथ जोड़ा जाता है। फ़्रीक्वेंसी कनवर्टर के डिबगिंग और ऑपरेशन रखरखाव के दौरान, यदि छोटी-मोटी खराबी होती है, तो उनमें आमतौर पर ट्रांसफार्मर ओवर-तापमान अलार्म, कैबिनेट तापमान ओवर-तापमान अलार्म, कैबिनेट दरवाजा खोलना और यूनिट बाईपास स्थितियां शामिल होती हैं। इन्हें रिकार्ड नहीं किया जाएगा बल्कि केवल गलती के संकेत जारी किए जाएंगे। एक बार गलती गायब हो जाने पर, अलार्म स्वचालित रूप से साफ़ हो जाएगा। यदि ऑपरेशन के दौरान छोटी-मोटी खराबी आती है तो मशीन बंद नहीं की जाएगी। जब कोई मामूली खराबी का अलार्म होता है, तब भी सामान्य स्टार्टअप और संचालन की अनुमति होती है।

हम प्रमाणित करते हैं

सीमेंस S7-400H को कई प्रमाणपत्रों से गुजरना पड़ा है, जो CE मानकों को पूरी तरह से पूरा करता है और उत्तरी अमेरिकी बाजार के लिए UL/cUL सुरक्षा प्रमाणपत्र प्राप्त करता है, जिससे ज़ोन 2 संभावित विस्फोटक वातावरण में सुरक्षित अनुप्रयोग की अनुमति मिलती है। इसने उच्च उपलब्धता और दोष सुरक्षा के लिए DCS और SIS सिस्टम की कठोर आवश्यकताओं को पूरा करते हुए, IEC 61508 मानक के आधार पर TÜV संस्थान के SIL 3 और AK6 सुरक्षा अखंडता स्तर प्रमाणन को पारित कर दिया है।

हमें क्यों चुनें?

समर्थन एक डुअल-रैक, डुअल-सीपीयू हार्डवेयर रिडंडेंट आर्किटेक्चर है, जो एक घटक के विफल होने पर मिलीसेकंड के भीतर स्वचालित और निर्बाध स्विचिंग प्राप्त कर सकता है। यह "हॉट-स्वैपिंग" फ़ंक्शन और शक्तिशाली I/O विस्तार क्षमता को सहजता से एकीकृत करता है, और बड़े पैमाने पर और अत्यधिक जटिल नियंत्रण आवश्यकताओं को पूरी तरह से पूरा कर सकता है। इसका उपयोग अक्सर बिजली, पेट्रोकेमिकल और धातु विज्ञान के क्षेत्र में किया जाता है। यदि आप हमारे मॉडलों में रुचि रखते हैं या उनके बारे में अधिक जानना चाहते हैं, तो हमारा यूयांग टोंगटू उन्हें आपके लिए प्रदान कर सकता है। बड़े पैमाने के आपूर्तिकर्ता के रूप में, हम कम कीमत और उच्च गुणवत्ता वाले मॉडल पेश करते हैं।

प्रश्नोत्तर

प्रश्न: क्या S7‑400H को TIA पोर्टल में कॉन्फ़िगर किया जा सकता है?

उत्तर: नहीं, S7‑400H श्रृंखला CPU TIA पोर्टल में समर्थित नहीं हैं। उन्हें केवल STEP 7 क्लासिक (जैसे, V5.5) या PCS 7 प्रक्रिया नियंत्रण प्रणाली में कॉन्फ़िगर किया जा सकता है।

प्रश्न: कठोर वातावरण के लिए S7‑400H का चयन कैसे करें?

ए: संक्षारक गैसों के लिए: मानक S7‑400H का उपयोग सैद्धांतिक रूप से G3 संक्षारण संरक्षण वर्ग के वातावरण में किया जा सकता है। यदि संक्षारण अधिक गंभीर है, तो SIPLUS श्रृंखला 400H उत्पादों की अनुशंसा की जाती है।

उच्च ऊंचाई के लिए: मानक 400H 2000 मीटर से नीचे काम कर सकता है। 2000 मीटर और 3000 मीटर के बीच, बढ़े हुए ताप अपव्यय उपायों के साथ यह संभव हो सकता है।

3000 मीटर से अधिक ऊंचाई के लिए, एसआईपीएलयूएस श्रृंखला का उपयोग किया जाना चाहिए, जो 1000 मीटर से +5000 मीटर तक की ऊंचाई का समर्थन करता है।

प्रश्न: S7‑400H किस प्रकार के मेमोरी कार्ड समर्थित हैं?

उ: रैम कार्ड और फ्लैश कार्ड दोनों समर्थित हैं। मुख्य अंतर यह है: रैम कार्ड बिजली बंद होने के बाद प्रोग्राम खो देते हैं और डेटा बनाए रखने के लिए बैकअप बैटरी की आवश्यकता होती है। फ़्लैश कार्ड बिना पावर के प्रोग्राम को बनाए रख सकते हैं, लेकिन फिर भी बिट मेमोरी, टाइमर और अन्य डेटा को रखने के लिए बैकअप बैटरी की आवश्यकता होती है।
